Impianto EVAC integrato alla rivelazione incendio.

Progettare un impianto EVAC integrato alla rivelazione incendio non significa solo collegare due tecnologie. Significa definire cosa deve accadere in caso di evento, con quali priorità, quali messaggi devono essere attivati e come i sistemi devono dialogare tra loro. Per il progettista, l’obiettivo è semplificare configurazione, collegamenti, collaudo e gestione operativa dell’impianto.

Cosa significa integrare rivelazione incendio ed EVAC “in pratica”

Quando si parla di integrazione tra rivelazione incendio ed evacuazione vocale, il rischio è fermarsi alla teoria: obblighi, norme, schemi generali. Per il progettista, però, il punto centrale è un altro: definire in modo chiaro il comportamento dell’impianto in caso di evento.

Integrare rivelazione incendio ed EVAC significa stabilire una relazione precisa tra ciò che viene rilevato dal sistema antincendio e ciò che deve essere comunicato attraverso il sistema di evacuazione vocale. Non basta prevedere che, in caso di allarme, parta un messaggio: bisogna chiarire quale messaggio, in quale area, con quale priorità, dopo quale condizione e con quali eventuali esclusioni.

Il vero valore dell’integrazione emerge quando i due sistemi possono dialogare attraverso protocolli di comunicazione, evitando una gestione basata solo su collegamenti fisici punto-punto. In questo modo le logiche non devono essere costruite collegando ogni uscita di allarme a un ingresso dedicato del sistema EVAC, ma possono essere definite in fase di programmazione, in modo più ordinato, flessibile e controllabile.

Per approfondire il tema della scelta dell’impianto, puoi leggere anche l’articolo Impianto EVAC: come scegliere quello giusto per il tuo progetto

Un progetto ben impostato deve quindi rispondere a domande molto concrete: cosa succede se l’allarme parte da una zona specifica? Quali aree vengono evacuate subito? Quali vengono avvisate in preallarme? Chi può intervenire manualmente? Come si gestiscono guasti, anomalie o falsi allarmi?

Per questo l’integrazione tra rivelazione incendio ed EVAC va progettata come una sequenza operativa, non come un semplice collegamento tecnico.

Perché un sistema integrato semplifica il progetto

Uno degli ostacoli principali nella progettazione dei sistemi di sicurezza è la frammentazione di fornitori, tecnologie e documentazione. Quando rivelazione incendio, evacuazione vocale, antintrusione, comunicazione e supervisione provengono da produttori diversi, il progettista deve gestire compatibilità, interfacce, responsabilità e logiche di funzionamento spesso non omogenee.

Questo può rendere più complessa la fase di progettazione, ma anche quella di installazione e configurazione. Ogni interazione tra sistemi diversi deve essere verificata, tradotta in collegamenti, documentata e testata. Nei progetti più articolati, questo può generare schemi più complessi, maggiori punti di possibile errore e più difficoltà in fase di collaudo.

Con un sistema integrato Comelit, invece, la comunicazione tra centrali LogiFire e sistemi di evacuazione vocale EVAC può essere gestita in modo più diretto. L’integrazione nativa consente di programmare le azioni automatiche dell’impianto in base all’origine dell’allarme, alle aree coinvolte e alle priorità previste dal progetto.

Un esempio pratico: se in un edificio è necessario avviare messaggi diversi in base alla zona interessata dall’allarme, con un sistema integrato è possibile impostare queste logiche in fase di programmazione. I sistemi dialogano tra loro e permettono di gestire scenari differenziati senza dover collegare ogni singola uscita di allarme di una zona a un ingresso del sistema EVAC.

Il vantaggio è concreto: meno cablaggi dedicati, meno complessità di configurazione, meno margini di errore e maggiore coerenza tra progetto, installazione e collaudo. Per il progettista significa lavorare su un impianto più leggibile, più facilmente verificabile e più semplice da documentare.


Scenari tipo: scuole, uffici ed edifici complessi

Ogni edificio richiede logiche diverse. Una scuola, un ufficio multipiano o un edificio complesso con più destinazioni d’uso non possono essere trattati allo stesso modo. Cambiano i flussi delle persone, le responsabilità operative, le aree da proteggere e le modalità di evacuazione.

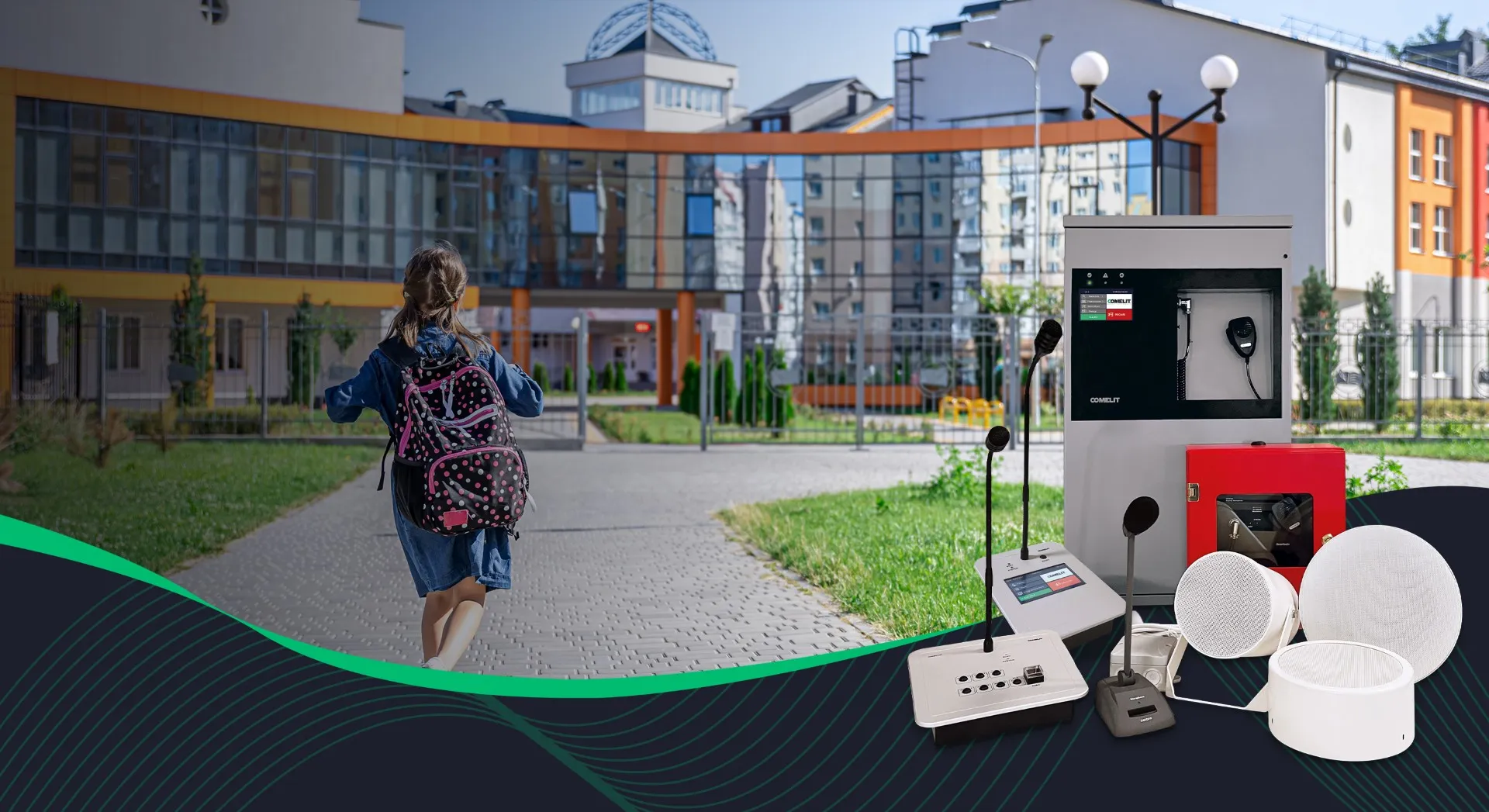

In una scuola, ad esempio, può essere necessario prevedere messaggi chiari, facilmente comprensibili e coerenti con le procedure interne già definite. L’attivazione deve aiutare docenti, personale e studenti a seguire un percorso ordinato, evitando comunicazioni generiche o poco riconoscibili.

In un edificio direzionale, invece, la priorità può essere la gestione progressiva delle aree. Un allarme localizzato su un piano potrebbe richiedere l’evacuazione immediata della zona interessata e un messaggio di allerta per le aree vicine, evitando di generare panico o movimenti non necessari in tutto l’edificio.

Negli edifici complessi, come strutture miste, poli logistici, centri commerciali, strutture sanitarie, complessi direzionali o edifici con più corpi di fabbrica, la progettazione degli scenari diventa ancora più importante. Qui è fondamentale definire gerarchie, priorità e aree di intervento: un evento in una zona tecnica non deve necessariamente produrre la stessa risposta di un evento in un’area aperta al pubblico.

L’integrazione tra LogiFire ed EVAC consente di gestire queste logiche in modo più strutturato. La comunicazione diretta tra i sistemi permette di programmare azioni automatiche in base all’origine dell’allarme e, dove previsto dal progetto, con ritardi differenziati, così da favorire un’evacuazione più ordinata delle aree interessate.

Il valore del progetto sta proprio nella capacità di tradurre l’analisi dell’edificio in scenari chiari e verificabili, evitando messaggi generici, reazioni non coordinate e difficoltà operative nei momenti di maggiore pressione. Ogni scenario deve indicare cosa attiva l’evento, quale messaggio viene riprodotto, dove viene diffuso e quali azioni sono previste per gli operatori.

Per approfondire l’approccio alla progettazione antincendio, puoi leggere anche l’articolo:

Progettazione impianti antincendio: 6 must da considerare


Gestione eventi: dalla segnalazione alla procedura operativa

Un impianto integrato deve essere pensato per supportare chi dovrà gestire l’emergenza. Per questo la gestione eventi non può essere descritta solo in termini tecnici, ma deve diventare una procedura semplice da comprendere e applicare.

Il sistema di rivelazione incendio rileva e segnala l’evento. Il sistema EVAC comunica alle persone cosa fare. Tra questi due passaggi c’è la parte più delicata del progetto: la logica operativa. Il progettista deve definire come la segnalazione viene interpretata, quali automatismi vengono attivati e quali possibilità di intervento manuale sono previste.

Un buon progetto deve eliminare ogni ambiguità. Quando un allarme proviene da una determinata zona, deve essere chiaramente definito cosa deve accadere: l’evacuazione parte immediatamente? Viene diffuso un messaggio di attenzione? È previsto un ritardo tecnico? L’operatore può intervenire prima dell’attivazione?

Allo stesso modo, il progetto deve descrivere in modo preciso il comportamento del sistema in caso di guasto, esclusione temporanea, manutenzione o test. Molte criticità non dipendono dai dispositivi installati, ma da scenari progettuali descritti in modo troppo generico. È proprio in questi punti che possono nascere dubbi operativi, varianti in corso d’opera e contestazioni.

L’integrazione nativa tra rivelazione incendio ed EVAC aiuta a rendere questa gestione più ordinata. Le logiche possono essere programmate in modo coerente con le aree, le priorità e le condizioni previste dal progetto, riducendo il ricorso a soluzioni di collegamento più frammentate e difficili da leggere nel tempo.

Queste informazioni sono essenziali non solo per l’installatore, ma anche per il committente e per chi gestirà l’edificio dopo la consegna. Una procedura ben definita riduce il rischio di interpretazioni diverse, semplifica la formazione degli operatori e rende più solida la documentazione finale.

In altre parole, progettare la gestione eventi significa trasformare il sistema in uno strumento operativo, non solo in un insieme di dispositivi collegati.

Prove di collaudo: cosa verificare e come documentarlo

Il collaudo è il momento in cui il progetto deve dimostrare di funzionare. Per questo non dovrebbe limitarsi alla verifica dei singoli dispositivi, ma includere prove sugli scenari definiti in fase progettuale.

È importante verificare che ogni evento previsto generi la risposta corretta: attivazione del messaggio giusto, diffusione nelle aree previste, rispetto delle priorità, corretta gestione di eventuali comandi manuali e coerenza tra segnalazione incendio e risposta EVAC.

In un sistema integrato, il collaudo deve verificare anche la corretta comunicazione tra le centrali e il sistema di evacuazione vocale: origine dell’allarme, scenario associato, messaggio attivato, linea di diffusione coinvolta, eventuali ritardi programmati e priorità tra gli eventi.

Le prove dovrebbero includere anche condizioni non ordinarie, come guasti, esclusioni, anomalie o interruzioni di comunicazione. Questi aspetti sono spesso quelli che generano criticità operative dopo la consegna, soprattutto quando non sono stati documentati in modo chiaro.

Per il progettista, la parte documentale è fondamentale. Ogni prova dovrebbe essere tracciata con indicazione dello scenario verificato, dell’esito, delle eventuali anomalie riscontrate e delle azioni correttive effettuate. Questo consente di consegnare al cliente un impianto non solo funzionante, ma anche dimostrabile.

Un collaudo documentato tutela tutte le parti coinvolte: progettista, installatore, committente e manutentore. Riduce le contestazioni, facilita le verifiche future e rende più semplice intervenire in caso di modifiche o ampliamenti.

Per approfondire il tema della verifica finale, puoi leggere anche l’articolo:

Collaudo impianto antincendio: come può aiutarti Comelit


Documenti di consegna: cosa includere nel progetto

La consegna dell’impianto non dovrebbe limitarsi alla sola dichiarazione di funzionamento. In un sistema integrato di rivelazione incendio ed EVAC, la documentazione è parte integrante del progetto, perché permette di ricostruire in modo chiaro le logiche previste, le prove eseguite e le configurazioni impostate.

Per questo è utile predisporre un report delle prove effettuate, indicando gli scenari testati, le aree coinvolte, i messaggi attivati, gli esiti delle verifiche e le eventuali note operative. Più il report è completo e leggibile, più sarà semplice dimostrare la coerenza tra quanto progettato e il funzionamento reale dell’impianto.

Accanto al report, è importante prevedere anche un registro delle impostazioni, spesso sottovalutato ma fondamentale nella gestione successiva. In un impianto integrato, configurazioni, priorità, logiche di attivazione, associazioni tra zone e messaggi, parametri di sistema e impostazioni di comunicazione devono essere registrati e conservati, soprattutto in caso di manutenzione, aggiornamento, ampliamento o passaggio di responsabilità tra operatori diversi.

Una consegna completa, quindi, non serve solo a “chiudere il lavoro”: aiuta a garantire continuità nella gestione dell’impianto, semplifica gli interventi futuri e protegge il progetto nel tempo.
